Насос ХМ, ХМС
Насос ХМ
Насосы ХМ
|
|
Химические моноблочные насосы ХМ
Насос ХМ предназначенны для перекачивания химических жидкостей, пищевых жидкостей, дезинфицирующих растворов, химически активных жидкостей плотность которых не превышает 1300 кг/м3, жидкостей не агрессивных к материалам насоса со скоростью проникновения коррозии в материал проточной части - не более 0,1 мм/год.
При перекачивании продуктов допускаются абразивные включения размером не более 0,2 мм и концентрация которых состаляет до 0,3% по объёму. Максимально допустимая высота всасывания – не более 6-7 метров (после полного заполнения всасывающего трубопровода и корпуса насоса перекачиваемой жидкостью).
Внимание! Высота всасывания сильно зависит от температуры перекачиваемой жидкости и её плотности!
Технические характеристики насос ХМ
- Температура перекачиваемаемой жидкости : от -15°С до +104°С,
- подпор на входе в насос ХМ - не более 2,0 атм.,
- допустимое давление внутри корпуса насоса - до 10 атм.,
- допустимая утечка через торцевое уплотнение - не более 0,03 л/час,
- напряжение - 380 В. Частота 50 Гц. Степень защиты - IP55,
- материалы насоса : корпус , проточная часть насоса, рабочее колесо, удлинитель изготовлены из пищевой хромоникелевой стали типа AISI 304 (12Х18Н9Т),
- уплотнение вала насос хм: торцевое, керамика-графит-FPM.
- в комплекте с насосом идут ответные фланцы с прокладкам и крепежом с внутренней стандартной трубной резьбой типа BSP.
Внимание! Насосы оборудованы электродвигателями общепромышленного исполнения, которые не предназначены для перекачивания растворителя, спирта и прочих взрывоопасных жидкостей!!! |
Технические характеристики насос ХМ
| Модель |
Подача,
м3/час |
Напор,
м (max) |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
РУБЛИ |
| Насос ХМ 50-32-160/2 |
12,5 |
20 |
1,5х2900 |
50 (2``) |
32 (1 1/4``) |
460х245х355 |
20,5 |
29000 |
| Насос ХМ 50-32-200/2 |
12,5 |
34 |
3,0х2900 |
50 (2``) |
32 (1 1/4``) |
520х335х440 |
35 |
41100 |
| Насос ХМ 50-32-250/2 |
12,5 |
50 |
5,5*3000 |
50 (2``) |
32 (1 1/4``) |
532х300х340 |
55 |
59500 |
| Насос ХМ 65-50-125/2 |
25 |
20 |
3,0х2900 |
65 (2 1/2``) |
50 (2``) |
520х290х395 |
31,7 |
38400 |
| Насос ХМ 65-50-160/2 |
25 |
35 |
5,5х2900 |
65 (2 1/2``) |
50 (2``) |
640х368х539 |
54 |
56000 |
| Насос ХМ 65-50-200/2 |
50 |
30 |
7,5х2900 |
65 (2 1/2`` |
50 (2``) |
680х368х539 |
64,5 |
61300 |
| Насос ХМ 65-50-250/2 |
40 |
5 |
11х2900 |
65 (2 1/2``) |
50 (2``) |
623х300х360 |
83 |
81000 |
Насосы ХМ
|

|
Химические насосы серии ХМ предназначены лдля перекачивания химически активных жидкостей, с плотностью до 1300 кг/м3
Насосы данного типа применяются в пищевой, химической, косметической, нефтяной промышленности.
Проточная часть сделана из нержвеющей стали серии AISI 316 по российский квалификации 08Х17Н13М2). Колесо(Крыльчатка) насоса открытого типа.
Уплотнение вала - фторопласт.
Прокладка корпуса насоса изготовлена из фторопласта.
Расшифровка обозначения ХМС(Е)-6/14-АМ:
«ХМ» - химический моноблочный,
«Е» - взрывозащищенный электродвигатель,
«6» - номинальная подача в рабочей точке, м3/час
«14» - номинальный напор, м
Технические характеристики насос ХМ
- Температура перекачиваемаемой жидкости : от -0°С до +102°С,
- допустимая утечка через торцевое уплотнение - не более 0,03 л/час,
- напряжение - 380 В. Частота 50 Гц. Степень защиты - IP55,
- материалы насоса : корпус , проточная часть насоса, рабочее колесо, удлинитель AISI 316 по российский квалификации 08Х17Н13М2
Уплотнение вала - фторопласт.
Прокладка корпуса насоса изготовлена из фторопласта.
Насос имеет универсальное присоединение: на улитке резьба, на которую наварачиваются фланцы ( которые идут в комплекте).
То есть можно применять как резьбовое, так и фланцевое присоединение.
Купить насос ХМ , можно сделав заявку по электронной почте shelfs@yandex.ru или по тел.(495) 661-87-18 |
Технические характеристики насос ХМ
| Модель |
Подача,
м3/час |
Напор,
м (max) |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
РУБЛИ |
| Насос ХМ 3/8-АМ |
3 |
8 |
0,25х2900 |
25 (1``) |
20 (3/4``) |
370х180х240 |
7,5 |
15400 |
| Насос ХМ 6/14-АМ |
6 |
14 |
0,75х2900 |
40 (1 1/2``) |
25 (1``) |
460х220х290 |
12 |
22100 |
| Насос ХМЕ 6/14-АМ |
6 |
14 |
0,75*3000 |
40 (1 1/2``) |
25 (1``) |
460х220х290 |
26 |
32100 |
| Насос ХМ 12,5/25-АМ |
12,5 |
25 |
3,0х2900 |
50 (2``) |
40 (1 1/2``) |
460х220х290 |
28 |
42200 |
| Насос ХМЕ 12,5/25-АМ |
12,5 |
25 |
3,0х2900 |
50 (2``) |
40 (1 1/2``) |
460х220х290 |
45 |
61600 |
| Насос ХМ 25/30-АМ |
25 |
30 |
4,0х2900 |
65 (2 1/2`` |
50 (2``) |
680х368х539 |
44 |
53000 |
| Насос ХМЕ 25/30-АМ |
25 |
30 |
4,0х2900 |
65 (2 1/2``) |
50 (2``) |
623х300х360 |
65 |
79500 |
Насос ХМ
 |
Насос ХМ -химический насос, данный тип насосов предназначенн для перекачивания химических жидкостей а именно кислоты, щелочь, растворители,спирт, обеспечивающих скорость проникновения коррозии в материал проточной части насоса не более 0,1мм/год. Плотность перекачиваемой жидкости — до 1,85г/см³.Материал корпуса химического насоса нержавеющая сталь 12Х18Н10Т.
Насос ХМ можно использовать для перекачивания таких жидкостей как:
ацетат аммония, бутанол, винилхлорид, нитрат алюминия, этиленгликоль,
едкий калий, сульфат железа, нитрат кальция, лимонная, уксусная кислоты,
медный купорос, гидроокись магния, нитрат марганца, ацетат меди,
различные моющих средства, нитрат натрия,метилбутан, пропанол,
трихлорэтилен, этанол, этиленгликоль.
Насос ХМ укомплектовывается электродвигателями в общепромышленном и взрывозащищенном исполнении, это зависит от перекачиваемой среды. Также перекачиваемая среда влияет на выбор торцового уплотнения.
Температурный диапазон перекачиваемой среды для насосов ХМ лежит в пределах от минус 60º С до + 275º С. Для надёжной работы насосов при высокой температуре На химических насосах устанавливается бачок с принудительным охлаждением типа «ТРЭМ», а также производится замена штатных подшипников на специальные подшипники фирмы SKF с увеличенным тепловым зазором.
Под заказ, также возможна установка на химический насос рабочих колёс специальной конструкции, благодаря этому насос хм возможно использовть для перекачивания вязких с кинематической вязкостью до 1200 сСт жидкостей, а также сред с крупными неабразивными включениями.
Допускается работа химических насосов серии ХМ на загрязнённых жидкостях с абразивными частицами размером до 1мм концентрацией до 0,1% по объёму.
Присоединительные фланцы у химический насос — плоские или типа «шип-паз» по ГОСТ 12815-80, по желанию заказчиков, возможна установка муфтового соединения или соединения типа «ёлочка».
Химические насосы ХМ, производятся в климатическом исполнении У3 по ГОСТ15150-69, класс пылевлагозащиты IP54.
|
Технические характеристики насос ХМ
| Тип насоса |
Ду вх., мм |
Ду вых., мм |
Тип рабочего колеса |
Подача,
м3/ч |
Напор,
м |
Мощн* эл. двигателя, кВт |
Масса в общ. исп.,
кг |
Масса во взр. исп.,
кг |
| Насос ХМ 1,5/10К5-0,55/2 |
20 |
20 |
откр. |
0,5 - 2,5 |
14 - 12 |
0,55 |
7,5 |
15 |
| Насос ХМ 1,5/15К5-0,55/2 |
20 |
20 |
откр. |
0,1 - 2 |
18 - 15 |
0,55 |
7,5 |
15 |
| Насос ХМ 1,5/20К5-0,75/2 |
32 |
32 |
откр. |
1 - 3 |
25 - 18 |
0,75 |
15,5 |
19 |
| Насос ХМ 3,5/10К5-0,55/2 |
20 |
20 |
откр. |
2,5 - 6 |
13 - 11 |
0,55 |
7,5 |
15 |
| Насос ХМ 3,5/20К5-0,75/2 |
32 |
32 |
откр. |
2 - 6 |
26 - 17 |
0,75 |
15,5 |
19 |
| Насос ХМ 6,3/10К5-0,75/2 |
32 |
32 |
откр. |
5 - 10 |
13 - 9 |
0,75 |
15,5 |
19 |
| Насос ХМ 6,3/20К5-1,5/2 |
32 |
32 |
откр. |
4 - 10 |
25 - 16 |
1,5 |
18 |
23 |
| Насос ХМ 6,3/25К5-1,5/2 |
32 |
32 |
откр. |
4 - 10 |
26 - 24 |
1,5 |
18 |
23 |
| Насос ХМ 6,3/30К5-2,2/2 |
50 |
32 |
закр. |
4 - 12 |
35 - 20 |
2,2 |
22 |
30 |
| Насос ХМ 6,3/50К5-5,5/2 |
50 |
32 |
закр. |
4 - 10 |
55 - 47 |
5,5 |
47 |
53 |
| Насос ХМ 10/10К5-0,75/2 |
32 |
32 |
откр. |
8 - 11 |
12 - 9 |
0,75 |
15,5 |
19 |
| Насос ХМ 12,5/20К5-1,5/2 |
32 |
32 |
откр. |
8 - 16 |
24 - 15 |
1,5 |
18,5 |
26 |
| Насос ХМ 12,5/25К5-2,2/2 |
50 |
32 |
закр. |
8 - 16 |
30 - 20 |
2,2 |
19 |
30 |
| Насос ХМ 12,5/30К5-3,0/2 |
50 |
32 |
закр. |
8 - 16 |
35 - 22 |
3 |
35 |
39 |
| Насос ХМ 12,5/50К5-5,5/2 |
50 |
50 |
закр. |
8 - 16 |
55 - 45 |
5,5 |
49 |
56 |
| Насос ХМ 20/20К5-3,0/2 |
50 |
50 |
откр. |
10 - 26 |
24 - 15 |
3 |
35 |
45 |
| Насос ХМ 25/10К5-2,2/2 |
50 |
50 |
откр. |
15 - 30 |
12 - 8 |
2,2 |
25 |
33 |
| Насос ХМ 25/30К5-5,5/2 |
50 |
50 |
откр |
14 - 32 |
35 - 24 |
5,5 |
43 |
50 |
| Насос ХМ 25/30К5-5,5/2 з |
50 |
50 |
закр |
14-32 |
35 - 24 |
5,5 |
43 |
50 |
| Насос ХМ 25/50К5-7,5/2 |
50 |
50 |
закр. |
14 - 32 |
53 - 38 |
7,5 |
58 |
62 |
| Насос ХМ 25/80К5-15,0/2 |
65 |
50 |
закр. |
14 - 32 |
80 - 57 |
15 |
155 |
163 |
| Насос ХМ 50/15К5-4,0/2 |
65 |
50 |
закр. |
20-60 |
22-12 |
4,0 |
38 |
48 |
| Насос ХМ 50/30К5-7,5/2 з |
80 |
50 |
закр/откр |
25 - 60 |
35 - 22 |
7,5 |
59 |
63 |
| Насос ХМ 50/50К5-15,0/2 |
80 |
50 |
закр. |
30 - 60 |
55 - 45 |
15 |
150 |
160 |
| Насос ХМ 80/30К5-11,0/2 з |
80 |
80 |
закр/откр |
60 - 80 |
25 - 30 |
11 |
122 |
150 |
| Насос ХМ 80/50К5-18,5/2 |
80 |
65 |
закр. |
50 - 85 |
55 - 48 |
18,5 |
170 |
195 |
| Насос ХМ 100/25К5-15,0/2 |
100 |
80 |
закр. |
80 - 110 |
30 - 20 |
15 |
154 |
170 |
| Насос ХМ 100/30К5-18,5/2 |
100 |
80 |
закр. |
80 - 110 |
35 - 25 |
18,5 |
175 |
200 |
| Насос ХМ 100/50К5-22,0/2 |
100 |
65 |
закр. |
80 - 110 |
55 - 45 |
22 |
200 |
202 |

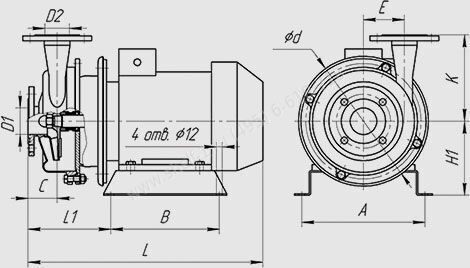

Присоединительные и Габаритные размеры насос ХМ
| Тип насоса |
Размеры, мм |
| A |
B |
d |
D1 |
D2 |
L* |
L1 |
C |
E |
H1 |
K |
| ХМ 1,5/10К5-0,55/2 |
200 |
150 |
160 |
20 |
20 |
290 |
105 |
50 |
45 |
113 |
90 |
| ХМ 1,5/15К5-0,55/2 |
200 |
150 |
160 |
20 |
20 |
290 |
105 |
50 |
45 |
113 |
90 |
| ХМ 1,5/20К5-0,75/2 |
190 |
150 |
210 |
32 |
32 |
365 |
140 |
55 |
60 |
121 |
140 |
| ХМ 3,5/10К5-0,55/2 |
200 |
150 |
160 |
20 |
20 |
290 |
105 |
50 |
45 |
113 |
90 |
| ХМ 3,5/20К5-0,75/2 |
190 |
150 |
210 |
32 |
32 |
365 |
140 |
55 |
60 |
121 |
140 |
| ХМ 6,3/10К5-0,75/2 |
190 |
150 |
210 |
32 |
32 |
365 |
140 |
55 |
60 |
121 |
140 |
| ХМ 6,3/20К5-1,5/2 |
200 |
170 |
210 |
32 |
32 |
380 |
140 |
55 |
60 |
130 |
140 |
| ХМ 6,3/25К5-1,5/2 |
200 |
170 |
210 |
32 |
32 |
380 |
140 |
55 |
60 |
130 |
140 |
| ХМ 6,3/30К5-2,2/2 |
200 |
170 |
254 |
50 |
32 |
390 |
158 |
60 |
85 |
130 |
150 |
| ХМ 6,3/50К5-5,5/2 |
250 |
200 |
260 |
50 |
32 |
450 |
166 |
60 |
85 |
150 |
150 |
| ХМ 10/10К5-0,75/2 |
190 |
150 |
210 |
32 |
32 |
365 |
140 |
55 |
60 |
121 |
140 |
| ХМ 12,5/20К5-1,5/2 |
200 |
170 |
210 |
32 |
32 |
380 |
140 |
55 |
60 |
130 |
140 |
| ХМ 12,5/25К5-2,2/2 |
200 |
170 |
260 |
50 |
32 |
400 |
165 |
60 |
85 |
140 |
150 |
| ХМ 12,5/30К5-3,0/2 |
250 |
200 |
260 |
50 |
32 |
430 |
165 |
60 |
85 |
140 |
150 |
| ХМ 12,5/50К5-5,5/2 |
250 |
220 |
305 |
50 |
50 |
510 |
205 |
80 |
115 |
150 |
180 |
| ХМ 20/20К5-3,0/2 |
250 |
200 |
260 |
50 |
50 |
430 |
165 |
60 |
80 |
140 |
175 |
| ХМ 25/10К5-2,2/2 |
200 |
170 |
210 |
50 |
50 |
380 |
120 |
40 |
45 |
130 |
150 |
| ХМ 25/30К5-5,5/2 |
250 |
220 |
260 |
50 |
50 |
480 |
170 |
60 |
80 |
150 |
175 |
| ХМ 25/50К5-7,5/2 |
280 |
220 |
305 |
50 |
50 |
540 |
210 |
80 |
115 |
162 |
180 |
| ХМ 25/80К5-15,0/2 |
350 |
250 |
350 |
65 |
50 |
695 |
275 |
85 |
115 |
210 |
180 |
| ХМ 50/15К5-4,0/2 |
250 |
220 |
260 |
65 |
50 |
450 |
170 |
60 |
80 |
150 |
175 |
| ХМ 50/30К5-7,5/2 |
280 |
220 |
305 |
80 |
50 |
565 |
235 |
85 |
97 |
162 |
180 |
| ХМ 50/50К5-15,0/2 |
350 |
250 |
350 |
80 |
50 |
695 |
275 |
85 |
110 |
210 |
180 |
| ХМ 80/30К5-11,0/2 |
330 |
250 |
350 |
80 |
80 |
625 |
255 |
85 |
105 |
182 |
180 |
| ХМ 80/50К5-18,5/2 |
254 |
315 |
350 |
80 |
65 |
750 |
310 |
100 |
100 |
210 |
180 |
| ХМ 100/25К5-15,0/2 |
350 |
250 |
350 |
100 |
80 |
695 |
275 |
100 |
75 |
210 |
190 |
| ХМ 100/30К5-18,5/2 |
254 |
315 |
350 |
100 |
80 |
750 |
310 |
100 |
75 |
215 |
190 |
| ХМ 100/50К5-22,0/2 |
279 |
403 |
400 |
100 |
65 |
770 |
341 |
100 |
105 |
235 |
180 |
Обращаем Ваше внимание что химический насос ХМ, не является самовсасывающим насосом и следовательно работает с подпором , то есть с на входе насос должна присутствовать жидкость. В случае если Вам нужен самовсасывающий насос рекомендуем Вам ознакомится с насосом типа ХМс который является самовсасывающим. Описание данных насосов можно посмотреть ниже.
Купить насос ХМ можно позвонив по тел (495) 661-87-18 или отправив заявку по электронной почте shelfs@yandex.ru
Расшифровка марки насоса ХМ,ХМс
Химический насос ХМ, нашел широкое применение в косметической, фармацевтической, химической промышленности для перекачивания различных жидкостей. Благодаря широкой линейке насосов , насос ХМ охватывает большой диапазон по производительности от 0,5 куб.м/час до 120 куб метров. Высокий уровень качества изготовления, ставит насос хм в один ряд с импортными производителями а по некоторым параметрам превосходит их. Благодаря этому насос ХМ, является прекрасным аналогом импортных насосов по более привлекательной цене, и с достойным качеством.
Насосы ХМС-АМ
|
|
Химические Самовсасывающие ннасосы серии ХМС. Насосы данной серии изготавливаются из нержавеющей стали типа AISI304 (08Х18Н10Т) и служат для перекачивания химически активных жидкостей, которые не оказывают кородирующего воздействия на материалы из которых изготовленны основные узлы проточной части насоса. Плотность перекачиваемой жидкости не более 1300 г/см3. Уплотнение вала насоса – тефлон (PTFE). Прокладка корпуса – тефлон. Материал клапана на входе – витон.
Основное применение насосы ХМС нашли для транспортировки дезенфицирующих растворов для СИП-моек, кислот средней концентрации (не хлорсодержащие); для перекачивания спирта, дизтоплива.
В исполнении «ХМС-Е», насосы этой серии укомплектованны взрывозащищенными двигателями, класс защиты ExdIIBT4. IP54
В этом исполненииможно перекачивать такие среды как спирты, бензин, керосин, и т.п., которые не разъедают клапан из витона
Для перекачивания щелочных жидкостей (не хлорсодержащих), необходима замена клапана насоса на тефлон (PTFE, вместо витона).
Для этого можно купить набор «KIT для растворителей и щелочей».
В исполнении ХМСЕ (насос с взрывозащищенным электродвигателем) и установленном «KIT для растворителей и щелочей», возможна перекачка растворителей.
Высота самовсасывания до 4-6 метров (по воде).
Рабочая температура: от -20°С до +90°С.
Расшифровка маркировки ХМС(Е)-3/12-АМ_(220В):
«ХМС» - химический моноблочный самовсасывающий,
«Е» - взрывозащищенный электродвигатель,
«3» - номинальная подача в рабочей точке, м3/час
«12» - максимальный напор, м
«АМ» - торговая марка
«220В» - питание 220В. (если не указано, то 380В) |
Технические характеристики насос ХМС
| Модель |
Подача,
м3/час |
Напор,
м (max) |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
РУБЛИ |
| Насос ХМС 3/12-АМ |
3 |
12 |
0,75х2900 |
1`` |
1 `` |
400х180х390 |
14,5 |
27500 |
| Насос ХМС 3/12-АМ-220В |
3 |
12 |
0,75х2900 |
1 `` |
1 `` |
400х180х390 |
14 |
26500 |
| Насос ХМСЕ 3/12-АМ |
3 |
12 |
0,75х2900ВЗР |
1 `` |
1 `` |
400х180х390 |
17 |
41900 |
| Насос ХМС 8/16-АМ |
8 |
16 |
1,5*3000 |
11/2 `` |
1 `` |
400х180х390 |
25 |
38000 |
| Насос ХМСЕ 8/16-АМ |
8 |
16 |
1,5*3000 |
11/2 `` |
11/2 `` |
400х180х390 |
28 |
50600 |
| Насос ХМС 15/16-АМ |
15 |
16 |
3х2900 |
2`` |
2`` |
460х220х290 |
32 |
49600 |
| Насос ХМСЕ 15/16-АМ |
15 |
16 |
3х2900ВЗР |
2 `` |
2`` |
460х220х290 |
36 |
68600 |
| KIT для растворителей и щелочей ХМСЕ 15/16-АМ |
|
|
|
|
|
|
|
3800 |
| KIT для растворителей и щелочей ХМСЕ 8/16-АМ |
|
|
|
|
|
|
|
3500 |
| KIT для растворителей и щелочей ХМСЕ 3/12-АМ |
|
|
|
|
|
|
|
2400 |
Насосы ХМС-АМ корпус PP и PVDF
|
|
Химические Самовсасывающие ннасосы серии ХМС. Насосы данной серии изготавливаются из Полипропилена или Фторопласта и служат для перекачивания химически активных жидкостей, кислот и щелочей, которые не оказывают кородирующего воздействия на материалы из которых изготовленны основные узлы проточной части насоса. Плотность перекачиваемой жидкости не более 1800 г/см3.
Насос самовсасывающий. Высота самовсасывания до 7 метров.
Уплотнение вала - одинарное торцевое, с парой карбид кремния-карбид кремния и сильфоном из тефлона.
Рабочая температура перекачиваемой жидкости:
- с корпусом из полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
- с корпусом из фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С.
Высота самовсасывания до 4-6 метров (по воде).
Рабочая температура: от -20°С до +90°С.
Расшифровка маркировки ХМС-6/10П-1,1 фл:
«ХМС» - химический моноблочный самовсасывающий,
«Е» - взрывозащищенный электродвигатель,
«6» - номинальная подача в рабочей точке, м3/час
«10» - максимальный напор, м
«П» - материал исполнения "П" полипропилен "Ф" фторопласт
«1,1» - мощность двигателя
«ФЛ» - фланцевое исполнение
|
Технические характеристики насос ХМС
| Модель |
Подача,
м3/час |
Напор,
м (max) |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
РУБЛИ |
| ХМС 6/10П-1,1-фл |
1,8-6,0-14,5 |
12,0-10,0-1,9 |
1,1х2900 |
40 |
40 |
673x250x250 |
24 |
58700 |
| ХМС 6/10Ф-1,1-фл |
1,8-6,0-14,5 |
12,0-10,0-1,9 |
1,1х2900 |
40 |
40 |
673x250x250 |
24 |
151300 |
| ХМС 12/16П-2,2-фл |
3,0-12,0-21,0 |
20,0-15,0-5,0 |
2,2х2900 |
40 |
40 |
697x250x250 |
28 |
74000 |
| ХМС 12/16Ф-2,2-фл |
3,0-12,0-21,0 |
20,0-15,0-5,0 |
2,2*3000 |
40 |
40 |
697x250x250 |
28 |
157300 |
| ХМС 25/20П-7,5-фл |
12,0-25,0-54,0 |
27,0-20,0-10,0 |
7,5*3000 |
75 |
75 |
400х180х390 |
28 |
- |
| ХМС 25/20П-4,0-фл |
12,0-25,0-54,0 |
27,0-20,0-10,0 |
4,0х2900 |
75 |
75 |
460х220х290 |
32 |
107000 |
| ХМС 25/20PVDF-5,5-фл |
12,0-25,0-54,0 |
27,0-20,0-10,0 |
4,0х2900 |
75 |
75 |
460х220х290 |
32 |
239000 |
Насос ХМС
 |
Химический самовсасывающий насос типа ХМс. Насос ХМС предназаначен для перекачивания различных химических жидкостей, а именно кислоты, щелочь, растворители,спирт, обеспечивающих скорость проникновения коррозии в материал проточной части насоса не более 0,1мм/год. Насосы ХМс по конструкции выполнены таким образом, что благодаря конструктивным особеностям создают вакуум во всасывающем трубопроводе до 8 метров вод. ст. Насосы ХМс широко используются для перекачивания из емкостей химически активных жидкостей, таких как:
кислот (азотная кислота, серная кислта, уксусная килота, щавелевая кислота , ортофосфорная кислота, лимонная кислота, салициловая, синильная кислоты, фталевая, хлорноватистая, хлоруксусная килоты , янтарная, малеиновая, гликолевая кислота , винная кислота, бензойная, акриловоая муравьиная, сульфаминовая кислоты, таурин),
щелочи такие как (едкий натр, едкий калий), моющие средства, дезинфицирующие растворы, мисцеллы, лаки, растворители (ацетон, толуол, уайт-спирит), спирты (бензиловый, изопропиловый, метиловый), анилин, ацетилен, бензол, декстрин, калия ацетат, натрия ацетат, этиламин, нитроглицерин, марганцовка, аммиак, нашатырный спирт, формалин, хлороформ, перекись водорода и т. д. Насос ХМс имеет высокий КПД и является надежным, высокоэффективным насосом. Благодаря высокому качеству изготовления насосов ХМс, они нашли широкое применение при замене импортных химических насосов, не уступая им в качестве и существенно уступая в цене, то ест выигрывая у них по соотношению Цена -Качество.
Насос ХМс, комплектуется общепромышленными и взрывозащищёнными асинхронными электродвигателями, также на насосы устанавливаются двойные торцевые уплотнения фирмы JOHN CRANE,а также бачки для затворной жидкости.
Химические насосы ХМс нашли широкое применение для разгрузки , откачки ж/д цистерн, автоцистерн, светлых нефтепродуктов а именно для перекачивания бензина, дизтоплива, керосина, светлого печного топлива, темных нефтепродуктов (мазут топочный, флотский), моторное топливо, дистиллятные масла, вакумный газойл), густых технических масел. Насос ХМс нашли широкое применение на нефтебазах, предприятиях химической и фармацевтичекой, косметической промышленности, на предприятиях пищевой промышленности.
Химические насосы ХМс в обычном исполнении предназначены для перекачивания жидкости с вязкостью до 1000 сСт., плотность до 1,85 г/см³ . Температура перекачиваемой среды химическим насосом составляет от - 40°С до +140 °С. По требованию заказчика возможна доработка насосов, которая позволяет работат насос хмс, со средами от - 60 ° С до + 280 ° С и с более высокой вязкостью. Допускается перекачивание насосами загрязненной жидкости.
Проточная часть химический насос, изготавливается из стали 12Х18Н10Т ( «К») или стали 10Х17Н13М2Т ( «Е»). Патрубки насоса ХМС — фланцевые под плоскую прокладку.
В зависимости от рода перекачиваемой среды применяем торцевые уплотнения различных типов, конструкций и исполнений .
|
Технические характеристики насос ХМС
| Тип насоса |
Тип рабочего колеса |
Подача,
м3/ч |
Напор,
м |
Частота вращения,
об/мин |
Мощность* эл. двигателя,
кВт |
Масса в общепром. исп.,
кг |
Масса во взрывозащ. исп.,
кг |
| ХМс 6,3/20К5-1,5/2 |
открытое |
3,5 - 9 |
24 -20 |
2900 |
1,5 |
20 |
25 |
| ХМс 6,3/30К5-2,2/2 |
закрытое |
4-10 |
35-30 |
2900 |
2,2 |
36 |
44 |
| ХМс 6,3/50К5-5,5/2 |
закрытое |
4-10 |
55-47 |
2900 |
5,5 |
45,5 |
52,5 |
| ХМс 12,5/20К5-2,2/2 |
открытое |
8-14 |
23-19 |
2900 |
2,2 |
23 |
31 |
| ХМс 12,5/30К5-3/2 |
закрытое |
8-14 |
34-32 |
2900 |
3,0 |
30 |
44,5 |
| ХМс 12,5/50К5-5,5/2 |
закрытое |
8-16 |
55-45 |
2900 |
5,5 |
55 |
62 |
| ХМс 20/20К5-4,0/2 |
закр./откр. |
14-25 |
20-20 |
2900 |
4,0 |
42 |
48 |
| ХМс 25/30К5-5,5/2 |
закр./откр. |
14-32 |
38-30 |
2900 |
5,5 |
45,5 |
52,5 |
| ХМс 25/50К5-7,5/2 |
закрытое |
14-32 |
53-38 |
2900 |
7,5 |
71 |
75 |
| ХМс 35/26К5-5,5/2** |
закр./откр |
25-40 |
28 - 25 |
2900 |
5,5 |
45,5 |
52,5 |
| ХМс 35/25К5-7,5/2 |
закр./откр. |
25-40 |
28 - 25 |
2900 |
7,5 |
68 |
72 |
| ХМс 50/30К5-7,5/2 |
открытое |
30-65 |
32-24 |
2900 |
7,5 |
72 |
76 |
| ХМс 50/50К5-15/2 |
открытое |
30 - 70 |
46-38 |
2900 |
15,0 |
140 |
156 |
| ХМс 80/20К5-11/2 |
открытое |
60-80 |
25-20 |
2900 |
11,0 |
131 |
147 |
| ХМс 100/50К5-30/2 |
закр./откр. |
80-120 |
52-45 |
2900 |
22,0 |
167 |
183 |
габаритные размеры Насос ХМС
| Марка электронасоса |
Размеры, мм |
| A |
B |
D |
N |
M |
L* |
L1 |
C |
E |
H1 |
K |
| ХМс 6,3/20К5-1,5/2 |
200 |
170 |
210 |
50 |
32 |
550 |
250 |
120 |
36 |
130 |
115 |
| ХМс 6,3/30К5-2,2/2 |
200 |
170 |
254 |
50 |
50 |
640 |
312 |
160 |
62 |
130 |
140 |
| ХМс 6,3/50К5-5,5/2 |
240 |
220 |
310 |
50 |
50 |
740 |
340 |
170 |
86 |
165 |
165 |
| ХМс 12,5/20К5-2,2/2 |
200 |
170 |
210 |
50 |
32 |
575 |
250 |
120 |
36 |
130 |
115 |
| ХМс 12,5/30К5-3/2 |
250 |
200 |
254 |
50 |
50 |
655 |
316 |
160 |
62 |
140 |
140 |
| ХМс 12,5/50К5-5,5/2 |
240 |
220 |
310 |
50 |
50 |
740 |
340 |
170 |
86 |
165 |
165 |
| ХМс 20/20К5-4/2 |
250 |
200 |
254 |
50 |
50 |
668 |
316 |
160 |
62 |
150 |
140 |
| ХМс 25/30К5-5,5/2 |
250 |
220 |
254 |
50 |
50 |
698 |
320 |
160 |
62 |
150 |
140 |
| ХМс 25/50К5-7,5/2 |
280 |
220 |
310 |
50 |
50 |
795 |
340 |
170 |
86 |
162 |
165 |
| ХМс 35/26К5-5,5/2 |
250 |
220 |
254 |
50 |
50 |
698 |
320 |
160 |
62 |
150 |
140 |
| ХМс 35/25К5-7,5/2 |
280 |
220 |
300 |
50 |
50 |
722 |
328 |
160 |
62 |
162 |
140 |
| ХМс 50/30К5-7,5/2 |
280 |
220 |
310 |
80 |
50 |
828 |
410 |
180 |
65 |
162 |
165 |
| ХМс 50/50К5-15/2 |
330 |
250 |
350 |
80 |
50 |
890 |
432 |
180 |
65 |
182 |
165 |
| ХМс 80/20К5-11/2 |
330 |
250 |
350 |
80 |
65 |
890 |
432 |
180 |
65 |
182 |
165 |
| ХМс 100/50К5-30/2 |
279 |
400 |
405 |
100 |
65 |
1280 |
715 |
275 |
45 |
223 |
213 |
Насосы ХМС-АМ
|
|
Химический моноблочный, самовсасывающий насос серии ХМС 6/18К5-АМ.Насосы данной серии изготавливаются с проточной частью из стали AISI304 (08Х18Н10Т) и служат для перекачивания химически активных жидкостей, которые не оказывают кородирующего воздействия на материалы из которых изготовленна проточная часть насоса. Плотность перекачиваемой жидкости жидкости до 1300 г/см3.
Асинхронный двигатель взрывозащищенный, IP54, ExdIIBT4 (разрешения на применение нет). Напряжение 220В 50Гц.
Можно перекачивать следующие среды вода, соки, молоко, дезенфицирующие растворы для CIP-моек, некоторые кислоты средней концентрации (не хлорсодержащие); спирты, дизтопливо, бензин; некоторых щелочных жидкостей (при установке уплотнения из EPDM).
ВНИМАНИЕ! не предназначен для перекачивания растворителей!
Перед приобретением насоса для перекачки химически активных жидкостей, ОБЯЗАТЕЛЬНО проконсультируйтесь . Без письменных рекомендаций, в случае химического воздействия на детали насоса, повлёкшего выход из строя насосного агрегата, гарантийные обязательства не распростроняются.
Высота самовсасывания не более 4 метров (по воде).
Уплотнение - одинарное торцевое, с парой керамика - графит. Резиновые детали - витон (Возможна замена на EPDM)
Рабочая температура: от -20°С до +90°С.
Расшифровка маркировки ХМС-6/18К5-АМ:
«ХМС» - химический моноблочный самовсасывающий,
«6» - максимальная подача, м3/час
«18» - максимальный напор, м
«К» - материал проточной части (нержавеющая сталь AISI 304)
|
Технические характеристики насос ХМС
| Модель |
Подача,
м3/час |
Напор,
м (max) |
Мощность,
кВт x об/мин |
Вход |
Выход |
Размеры |
Масса,
в кг |
Цена,
РУБЛИ |
| Насос ХМС 6/18К5-АМ |
6 |
18 |
0,75х2900ВЗР |
1`` |
1 `` |
400х151х270 |
17 |
42000 |
Купить химический насос можно отправив заявку на shelfs@yandex.ru тел. ( 495) 661-87-18
|
