Центробежные насосы типа ЦН.

Главная » Продукция » НАСОСЫ. » Центробежные насосы типа ЦН.

Насос ЦН

Насосы ЦН 400-105

                                                                               цн400-105

Насос ЦН 400 105 и  агрегаты электронасосные изготовленные  на их основе агрегат ЦН400-105  служат  для перекачивания  воды   температура которой не превышает   100 0С. Насос ЦН  устанавливается в   системах водоснабжения  как промышленных, так  и коммунальных объектов, также насосы ЦН 400-150 используются  в  мелиорации.

 Насосы ЦН по конструкции -  это  горизонтальные, центробежные,  с горизонтальным разъемом корпуса насосы, насосы ЦН 400-150  двухступенчатые, с рабочими колесами одностороннего входа, которые расположенны симметрично на валу насоса.  В качестве опоры  ротора насоса служат подшипники  с пластичной смазкой.  В качестве уплотнения вала насоса используется  сальниковая  набивка. В состав насосного агрегата входит Насос ЦН 400-105 и асинхронный электродвигатель требуемой мощности , в зависимости от параметров насоса а также рама.   Материалом для изготовления корпуса ЦН 400, крышки колеса рабочего служит серый чугун, Вал насоса ЦН изготавливают из стали 40Х.

Комплектность насоса :

  • насос ЦН400 в собранном виде с вспомогательными трубопроводами в пределах насоса;
  • приводной электродвигатель в случае поставки с электродвигателем;
  • соединительная муфта типа МУВП ;
  • общая или раздельные фундаментные рамы (в зависимости от типоразмера насоса и комплектности поставки);

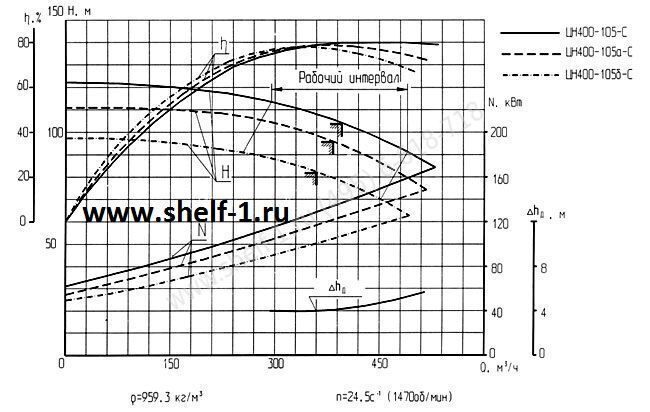

 Характеристики насос ЦН400-105.



ЦН 400



Габаритный размер насос ЦН 400 105.

ЦН 400-105



Параметры насосов ЦН 400-105



Марка насоса



Параметры

Подача,

м3/ч

Напор,

м

Частота

вращения,

об/мин

Мощность,

кВт

(r=1000 кг/м3)

К.П.Д,

%

Допускаемый

кавитационный

запас, м

Насос ЦН 400-105

400

105

1470

200

80

4,5

Насос ЦН 400-105а

380

96

1470

160

78

4,0

Насос ЦН 400-105б

360

83

1465

132

77

4,0



Насос ЦН400-105 предназначен для замены насосов  3В*200*2, имеет другие присоединительные и габаритные размеры.

Продажа насосов ЦН осуществляется  по вашим заявкам по тел. (499) 324-65-16(495) 6-618-718

или по электронной почте  shelfs@yandex.ru

Купить цн 400-105 можно отправив заявку по электронной почте.

Также Вы можете заказать запасные части к насосам ЦН400*105.



Производство: Россия.                                           фирма "Шельф 1"
Производитель: Отечественные.



Запасные части ЦН400 105



Насос ЦН 400-105 (3В200х2)

Букса сальника Д-25289 6,00 СЧ20
Вал 2Г-15420 55,10  40-3ГП-М1
Вал 2Г-27630 54,00 40
Вал 2Г-29229 54,00  40-3ГП-М1
Втулка Д-3075 0,75 СЧ20
Втулка защитная Д-0124 4,40 СЧ20
Втулка защитная Д-0125 4,40 СЧ-20
Камера водяная Д-0129 0,61 СЧ20
Колесо рабочее В-0987 26,20 СЧ-20
Колесо рабочее В-0987-01 25,00 СЧ-20
Колесо рабочее В-0987-02 24,60 СЧ-20
Колесо рабочее В-0988 26,20 СЧ-20
Колесо рабочее В-0988-01 25,00 СЧ-20
Колесо рабочее В-0988-02 24,60 СЧ-20
Колесо рабочее Н05.46.30.03-01 25,10 СЧ20
Колесо рабочее Н05.46.30.03-02 23,30 СЧ20
Колесо рабочее Н05.46.30.04 26,20 СЧ20
Колесо рабочее Н05.46.30.04-01 25,10 СЧ20
Колесо рабочее Н05.46.30.04-02 23,30 СЧ20
Колесо рабочее левое Н05.46.30.03 26,20 СЧ20
Кольцo Д-0122 0,25 В20
Кольцo Д-0123 0,18 В20
Кольцo Н05.46.20.04 2,80 СЧ
Кольцо уплотняющее Д-1005 4,10 СЧ20
Кольцо уплотняющее I ступени Г-17060 5,30 СЧ20
Кольцо уплотняющее промежуточное Г-2990 9,00 СЧ20
Маслоотражатель Д-3072 0,32 СЧ20
Маслоотражатель Д-3073 0,23 СЧ20
Набивка АГИ-Т 19х19
Корпус В-28812 15,30 СЧ-15
Подшипник 3086313 3,98 покупной
Подшипник 313 2,13 покупной
Подшипник В-29063-02 20,00 Узел
Подшипник В-29063-11 22,10 Узел
Подшипник В-29063-12 20,00 Узел
Подшипник опорно-упорный В-27485-01 28,50 Узел
Подшипник опорно-упорный В-3078 43,80 Узел
Подшипник опорный В-3077 48,00 Узел
Подшипник упорный В-27485-11 25,00 Узел
Ротор 2Г-27629 123,50 Узел
Ротор 2Г-27629-01 119,00 Узел
Ротор 2Г-27629-02 114,00 Узел
Ротор В-3079 126,60 Узел
Ротор В-3079-01 124,20 Узел
Ротор В-3079-02 122,40 Узел
Ротор Н05.46.30.00 124,00 Узел
Ротор Н05.46.30.00-01 123,00 Узел
Ротор Н05.46.30.00-02 121,00 Узел



Помимо насос ЦН 400-105 мы осуществляем поставки насосов ЦН 400-210, о которых можно почитать ниже.
